DXアンテナ株式会社（兵庫県神戸市：代表取締役社長　長代輝彦）は、｢スマート壁面端子(テレビ端子)｣「スマート壁面端子(直列ユニット・中間用)｣を8月21日に発売いたします。

今回発売となる「スマート壁面端子(テレビ端子)(直列ユニット・中間用)」は、従来の壁面端子に同軸ケーブルを接続する際、F形接栓を使用していましたが、本製品ではF形接栓を使用せず、S-5C-FB相当の同軸ケーブルを規定寸法に加工するだけで、そのまま壁面端子に固定できる新構造を採用しました。電波漏えいについても独自の接続構造により、シールド性能を高め、HSマークの設計基準を満たしているため安心してご使用いただけます。ワンタッチ接続においては、同軸ケーブルを固定する独自の抜け止め機構により、高い保持力を実現いたしました。

また、入出力端子の向きを180度可動できるため、収容ボックス等へ収容する際の同軸ケーブルへの負荷を低減し、狭い場所でも設置しやすく、施工性にも優れております。同軸ケーブル接続時においても、心線の接続状態を専用窓から確認でき、施工不良を防止できます。さらに、ケーブル加工のための加工寸法図を同軸ケーブル接続部に刻印で表示しており、現場での加工作業をスムーズに行う事ができます。
その他にも、壁面端子のテレビ端子部分へのホコリ等の侵入を防ぐ保護キャップも付属しております。

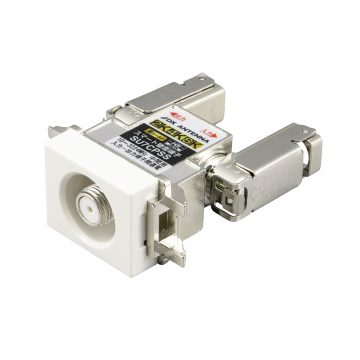

スマート壁面端子(テレビ端子) SU7LSS	スマート壁面端子(直列ユニット・中間用) SU7CPSS



＜製品の主な特長＞

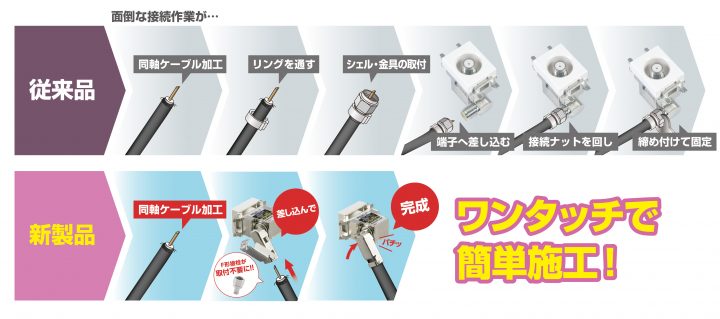

■ワンタッチで接続可能、F形接栓不要で簡単施工[特許出願中]
F形接栓を使用せず、S-5C-FB相当の同軸ケーブルを規定寸法に加工するだけで、そのまま壁面端子に接続できる構造を採用。また、ワンタッチ接続でありながら、同軸ケーブルの固定には独自の抜け止め機構を採用。強い保持力を確保。



■入力・出力端子が180度可動できることでスマートに配線可能
取り付ける際に同軸ケーブルへ負荷をかけず、狭い場所でも配線できるよう、入力・出力端子は180度可動でき、施工性にも配慮。

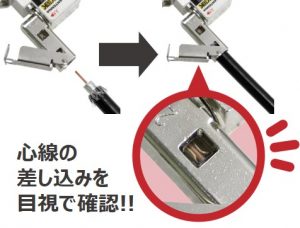

■専用窓から接続状況が目視で確認できて安心
同軸ケーブル接続の際、専用窓から心線接続状態が目視確認でき、施工時のトラブルを未然に防止。

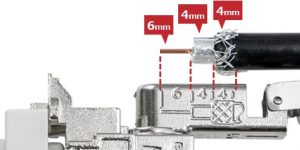

■ケーブル加工寸法が一目でわかる刻印付
ケーブル加工の際も本体にケーブル加工寸法図を刻印にて表示しているため、現場作業の際もスムーズに加工可能。

■ホコリ防止保護キャップ付
壁面端子のテレビ端子部分へのホコリ等の侵入を防ぐ保護キャップも付属。

■すぐれた電気特性
独自の新設計の接続方式により、従来のF形接栓タイプと同等の電気性能、漏えい性能を実現。

■新4K8K衛星放送(3224MHz)に対応
3224MHz対応で2K・4K・8Kすべてに対応。

■電波干渉対策強化　高シールド構造で安心
高シールド設計により電波漏えいやイミュニティ対策も万全。

■HSマーク（ハイシールドマーク）登録済
衛星テレビジョン放送の中間周波数帯域において、一定以上の遮へい性能を有する機器として登録済。

■環境にやさしい『THINK ECOLOGY』認定製品
従来よりも“より環境負荷が少ない”製品であることを示すシンボルとして制定します。エレコムグループでは、その対象となる製品をより多くつくり、マーク表示を行い、積極的にお客さまに選んでいただけるよう努力を続けて参ります。
・廃棄物削減に取り組み、製品に同梱する取扱説明書等をペーパーレス化した製品です。
・環境保全に取り組み、製品の包装容器が紙・ダンボール・ポリ袋のみで構成されている製品です。

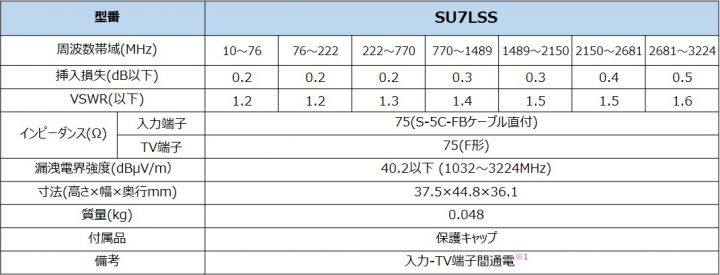

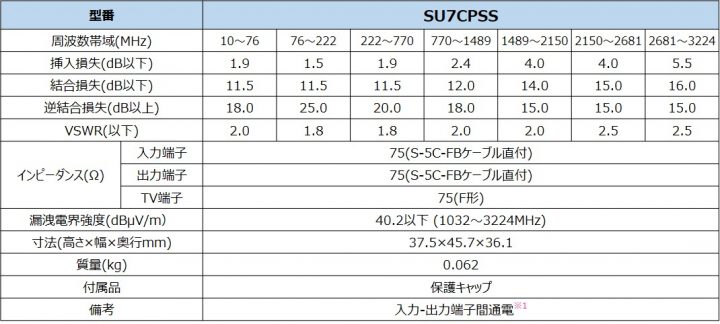

■規格表



品名：スマート壁面端子(壁面テレビ端子)
型番：SU7LSS
受注開始日：2023年8月21日
希望小売価格：オープン価格

品名：スマート壁面端子(直列ユニット・中間用)
型番：SU7CPSS
受注開始日：2023年8月21日
希望小売価格：オープン価格



＜製品に関するお問合せ先＞ DXアンテナ株式会社 【カスタマーセンター】 (ナビダイヤル)　0570-033-083

＜本リリースに関するお問合せ先＞ DXアンテナ株式会社　販売推進課　販売促進チーム 〒651-2241 神戸市西区室谷1丁目2番2号 mail：kouhou@dxantenna.co.jp
