DXアンテナ株式会社（兵庫県神戸市：代表取締役社長　長代輝彦）は、｢レベルチェッカー｣を1月16日に発売いたします。

今回発売となる「レベルチェッカー」は、新4K8K衛星放送の受信レベルなど様々な信号測定^(※1)に対応でき、デザイン性の高い4.3インチカラー液晶モニターをタッチパネルで操作できることから作業性にも優れており、ハンディ形でコンパクトかつ高機能な製品となっております。

本製品は、地上デジタル放送・BSデジタル放送・110°CSデジタル放送に加え、スカパー！プレミアムサービス(JCSAT 3A/JCSAT 4B)・スーパーバード(SCC B/ SCC C)の信号を測定できるなど、より幅広い測定が可能になりました。
また、信号レベルと信号品質(MER、C/N、BER)を視認性の良いグラフィックから容易に測定結果を確認できるメーター表示から、デジタル変調の信号品質を視覚的に確認できるコンスタレーション表示、測定信号に対する遅延波の有無・遅延時間・レベル差を測定できる遅延プロファイル(ディレイ)表示^(※2)、複数のチャンネル間のレベル差を一目で確認できるマルチ測定のほか、データロガー機能やあらかじめ測定チャンネルを設定できるUSER測定機能など多彩な機能を搭載しております。
さらに、タッチパネル操作が可能な4.3インチカラー液晶モニターを搭載し、状況に応じて画面の向きを縦横に変更でき、測定作業を効率的にサポートいたします。耐衝撃・耐落下・耐振動性能、および防沫仕様の高い耐久性を持ち、現場での作業に安心です。
そのほか、現場の設置場所・設置状況を写真や動画で記録できるカメラ機能を搭載、補助光としてLEDライトを搭載しております。また、リチウムイオンバッテリー内蔵で4.5時間以上駆動^(※3)でき、USB Type-Cポート搭載でPD対応モバイルバッテリーから充電できるなど便利な機能が充実しました。

レベルチェッカー LC80WS

＜製品の主な特長＞
■地デジ／新4K8K衛星放送/BS・110度CS(右旋・左旋)/スカパー！プレミアムサービス(JCSAT 3A/JCSAT 4B)・スーパーバード(SCC B/ SCC C)の測定が可能
地上デジタル放送・BSデジタル放送・110°CSデジタル放送・スカパー！プレミアムサービス(JCSAT 3A/JCSAT 4B)・スーパーバード(SCC B/ SCC C)・LTEの測定が可能。また、右左旋衛星対応復調LSIを搭載することで、新4K8K衛星放送の信号品質が測定可能。

■シングル測定として、信号レベル、信号品質(MER、C/N、BER)、コンスタレーション、遅延プロファイル(ディレイ)の信号確認が可能
信号レベルと信号品質(MER、C/N、BER)を視認性の良いグラフィックから容易に測定結果を確認できるメーター表示から、デジタル変調の信号品質を視覚的に確認できるコンスタレーション表示、測定信号に対する遅延波の有無・遅延時間・レベル差を測定できる遅延プロファイル(ディレイ)表示^(※2)など多彩な機能を搭載。

■マルチ測定として、各衛星・バンドで伝送しているすべてのチャンネルの信号レベル、信号品質(MER、C/N、BER)の測定が可能
各衛星・バンドで伝送しているすべてのチャンネルの信号レベルおよび信号品質(MER、C/N、BER)をグラフ・リスト表示から一目で測定結果を確認することができ、ブースターのレベル確認が容易。

■チャンネルスキャン機能搭載
繰り返し測定する場合に、受信チャンネルの設定が可能で、都度チャンネルスキャンが不要なため選局が容易。アンテナ調整時に、一度スキャンを実施することで受信可能なチャンネルを記憶。スキャン実施後は、ch.UP・ch.DOWNのボタン操作で、記憶したチャンネルだけを選局。

■Wi-Fi信号など与干渉を簡易検出
Wi-Fi信号などの干渉波の影響が想定される2.4GHz帯のチャンネル(BS-10、BS-12、BS-14)測定時に与干渉を簡易検出

■測定するバンド、チャンネルの設定が可能なUSER測定
測定するバンド、チャンネルの設定ファイルを作成し、設定ファイルから容易にシングル・マルチ測定を行うことができ、作業効率を向上。また、設定ファイルをmicroSDカードにコピーでき、microSDカードから取り込むことで、複数のLC80WS と設定ファイルを共有することが可能。

■タッチパネル操作対応4.3インチカラー液晶モニター搭載
視認性の良いカラー液晶で信号品質の確認が可能、また明るさは3段階から選択でき屋外の作業でも安心。またタッチパネルで操作でき、画面の向きを縦横に変更できることから、測定作業を効率的にサポート。さらに音で測定結果をお知らせでき、危険の伴う高所での安全な設置作業をサポート。

■耐衝撃・耐落下・耐振動性能・防沫(IPX4)の高い耐久性で、現場での作業にも安心
耐衝撃・耐落下では各面6方向に対して、高さ1mからの自由落下試験^(※4)を行い安全性も実証済。

■現場の設置場所・設置状況を確認できるライトやカメラ・ビデオ機能搭載
作業現場を照らす補助光として、LEDライトを搭載。また、現場で設置状況を写真や動画で記録できるカメラ機能搭載で測定作業を効率的にサポート。

■リチウムイオン内蔵バッテリーで長時間(4.5時間以上)駆動^(※3)が可能
リチウムイオンバッテリー内蔵で、4.5時間以上^(※3)駆動でき、長時間の作業が可能。USB Type-Cポートを搭載し、PD対応モバイルバッテリーから充電ができるため、バッテリー残量が少ないときも安心。

■microSDカードを用いて測定データを一括書き出しが可能
シングル測定、マルチ測定、データロガーの測定データや撮影画像などの取り出し、楽々集計ソフトへの連携がシングル測定、マルチ測定の測定データから楽々集計ソフト3を用いて簡単に報告書を作成可能。また、PCと直接Type A – micro Bケーブルを接続してのデータの取り込みにも対応^(※5) 。

■校正証明書を発行可能(有償)
測定に使用する本製品の校正証明書を発行可能^(※6) 。

■環境にやさしい『THINK ECOLOGY』認定製品
・廃棄物削減に取り組み、製品に同梱する取扱説明書等をペーパーレス化した製品です。
・環境保全に取り組み、製品の包装容器が紙・ダンボール・ポリ袋のみで構成されている製品です。



※1　地上デジタル放送・BSデジタル放送・110°CSデジタル放送・BS・スカパー！プレミアムサービス(JCSAT 3A/JCSAT 4B)・スーパーバード(SCC B/ SCC C)・LTE
※2　地デジのみ対応
※3　給電機能なし
※4　平らなコンクリート面に対し、試験実施
※5　Windows PCのみ
※6　別途、発行手数料要

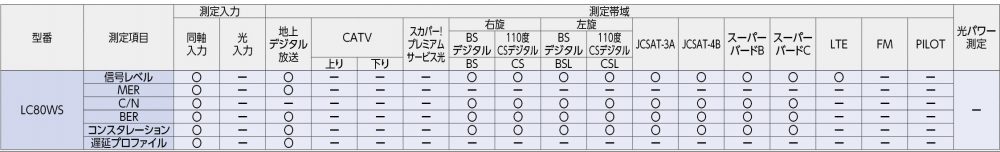

■測定一覧





品名：レベルチェッカー
型番：LC80WS
発売日：2023年1月16日
希望小売価格：オープン価格



＜製品に関するお問合せ先＞ DXアンテナ株式会社 【カスタマーセンター】 (ナビダイヤル)　0570-033-083

＜本リリースに関するお問合せ先＞ DXアンテナ株式会社　販売推進課　販売促進チーム 〒651-2241 神戸市西区室谷1丁目2番2号 mail：kouhou@dxantenna.co.jp
