DXアンテナ株式会社

ご家庭から設備用まで、用途に合わせて選べる!

LEDセンサーライト

LEDだから省エネ!

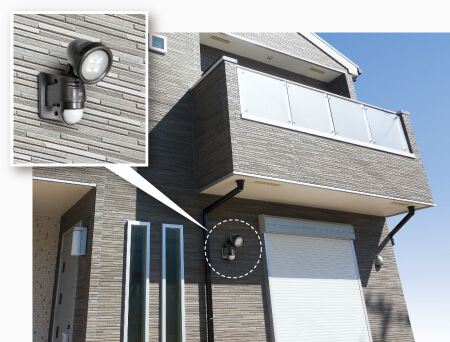

小型で取付が簡単な家庭用から、約2400lmの明るさで広範囲検知が可能な設備用までの充実したラインアップをご用意。いずれも用途や設置場所に応じて、点灯時間などの細かな設定できる便利なセンサーライトです。

明るく省エネ
環境に優しく経済的なLEDを使用しています。
広い検知範囲
検知範囲が広く、駐車場から倉庫、事業所の出入口などにも最適です。
点灯時間などの細かな設定が可能
点灯時間の設定が可能で、周囲の明るさによって点灯を開始するタイミングが調整できます。
常時点灯モードも搭載し、玄関灯・勝手口の照明としても使用いただけます。

LEDセンサーライトの検知範囲

家庭用
360°検知・明るい高光束
DSLD15C1/DSLD20C2

最大約20mまで360度のあらゆる角度から動きをカバー

家庭用
明るい・小型・省エネ
DSLD10B1/DSLD10B2

左右各4台分の駐車スペースの人や車の動きをカバー

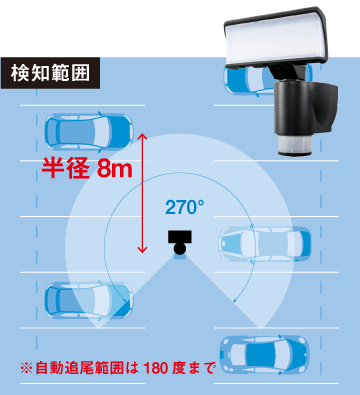

家庭用
人の動きを180度自動追尾
DSLD10TC1

半径8m・範囲270°の広範囲センサーで検知

業務用
省エネ・広い検知範囲・高出力
DSLD200A2

15m×15mの駐車スペースの人や車の動きをカバー

製品ラインアップ

型番/JANCD 品名/備考 希望小売価格
DSLD15C1
4975584 703004
LEDセンサーライト(1灯型) 8,800円(税抜価格 8,000円)
DSLD20C2
4975584 702991
LEDセンサーライト(2灯型) 12,320円(税抜価格 11,200円)
DSLD10B1
4975584702373
LEDセンサーライト(1灯型) 10,780円(税抜価格 9,800円)
DSLD10B2
4975584702380
LEDセンサーライト(2灯型) 14,850円(税抜価格 13,500円)
DSLD10TC1
4975584703158
自動追尾型LEDセンサーライト(1灯型) 14,080円(税抜価格12,800円)
DSLD200A2
4975584702076
LEDセンサーライト(2灯型)高出力 65,780円(税抜価格 59,800円)

スペック

品名 自動追尾型LEDセンサーライト
(1灯型)
LEDセンサーライト
(1灯型)
LEDセンサーライト
(2灯型)
LEDセンサーライト
(1灯型)
LEDセンサーライト
(2灯型)
型番 DSLD10TC1 DSLD15C1 DSLD20C2 DSLD10B1 DSLD10B2
電源電圧 AC100V(50/60Hz) AC100V(50/60Hz) AC100V(50/60Hz)
消費電力(W) 18 15.5(待機時1W以下) 21(待機時1W以下) 10 20
全光束(lm) 1000 750~1500(連続可変) 1000~2000(連続可変) 450 900
色温度(K) 5000(昼白色) 5000(昼白色) 5000
照射調節角度 左方向・右方向90°
上方向90°/下方向28°
左方向・右方向50°
上方向60°/下方向48°
左方向・右方向70°(ライト分割角度60°)
上方向87°/下方向44°
左方向・右方向 45°(2灯型はライトごとに調節可能)/下方向 37.5°
センサー調節角度 左方向・右方向 90°/下方向 30°
検知方式 パッシブインフラレッド(PIR)方式 パッシブインフラレッド(PIR)方式 パッシブインフラレッド(PIR)方式
検知エリア 水平270°・距離8mまで(高さ2.5mに設置時目安) 水平約360°・距離約10mまで(高さ2.5mに設置時、最大時目安) 水平約110°・距離約10mまで(高さ2mに設置時、最大時目安)
点灯開始照度 夜間:10lx
昼夜:200lx以上
5lx~200lx(点灯開始照度調整ボリュームにより連続可変) 約30lx~200lxまたは約200lx以上 ボリュームにより可変
点灯時間 3分 約10秒~約10分間(点灯時間調整ボリュームにより連続可変) 約5秒~12分 ボリュームにより可変
状態表示灯(赤色LED) 1回点滅:モード1
2回点滅:モード2
3回点滅:モード3
4回点滅:モード4
ウォームアップ時:点滅(2秒間隔)
待機時:点灯、待機時:点滅(0.5秒間隔)
点灯モード モード1(夜間検知、自動追尾ON)
モード2(昼夜検知、自動追尾ON)
モード3(夜間検知、自動追尾OFF)
モード4(昼夜検知、自動追尾OFF)
常夜灯モード:Hi/Lo(切替)
フラッシングモード:ON(5秒点灯)/OFF切替
検知モード、連続点灯モード(約5時間)
取付高さ(m) 1.8~2.5 1.8~2.5 1.8~2.5
使用温度範囲(℃) -20~+40(結露なきこと) -20~+40(結露なきこと) -10~+40(結露なきこと)
防塵/耐水性能 IP44(防沫型)[推奨設置場所:軒下] IP44(防沫型)[推奨設置場所:軒下] IP44(防沫型)[推奨設置場所:軒下]
電源コード長(m) VCT 約3(防雨型プラグ付) VCT 約3(防雨型プラグ付) VCT 約3(プラグ付)
外形寸法(高さ×幅×奥行㎜) 209×170×183 159×170×156 150×211×165 217×91×173 201×185×163
質量(電源コード含む)(kg) 1.1 0.9 1 0.75 1.05
付属品 壁面取付用ネジ×2、コンクリートアンカー×2、プレート取付用ネジ×2 壁面取付用ネジ×2、コンクリートアンカー×2、ブラケット固定用ネジ×2、マスト取付用L字金具×1、マスト取付用クランプ×1、マスト取付用ブラケット×1 壁面取付用ネジ×2、コンクリートアンカー×2
  • LEDの交換はできません。
  • 個々のLEDにより色味が異なる場合があります。
  • 寸法はライト部が0°のときの値です。
  • ライト部は高温になります。燃えやすい物の近くで使用したり、布や紙などで覆わないでください。火災の原因となります。
品名 LEDセンサーライト(2灯型)高出力
型番 DSLD200A2
人感センサー部 調整可動範囲(°) 左右 各45、上16、下16可変
検知エリア水平角度(°) 150(初期)/80/ナロー(2列)
付属の検知エリアマスキングプレートにより切替
検知方法 パッシブインフラレッド方式(ツイン素子x2)
検知ゾーン数(本) 84
昼夜判別 照度センサー ボリューム調整
検知感度 中/高/超高 切替
照明部 調整可動範囲(°) 前方から外側にそれぞれ90水平より上方向(仰角)30~70可変
使用LED(W) 約14.5×2
全光束(lm) 約2400
色温度(K) 5700~6300
動作モード 人感センサー
検知時点灯 ①0→100%
②20→100%
③60→100%
④フラッシング(動作テスト用)
調光タイマー 1分/3分/5分/5秒(動作テスト用)
動作表示灯(赤色LED) 電源投入時(ウォームアップ時):点灯
非検知時:点滅
検知時(昼間):高速点滅
検知時(夜間):点灯
接点出力(昼夜判別無し) 無電圧接点出力(AC/DC 50V、0.1A) 1C接点
接点出力接続 スクリューレス端子台
耐水性能 IPX3(防雨型)
使用温度範囲(℃) -20~+40
電源電圧 AC100V/200V(50/60Hz)
電源入力 キャブタイヤケーブル(2PNCT)口出し線長さ約0.75m
消費電力(W) 待機時(昼間)最大2
待機時(夜間)2-16
動作時(夜間)最大31
材質 ポリカーボネート、高密度ポリエチレン、ステンレス
設置高(m) 2.5/3.5/4.5 切替(各取付高さに適した検知感度を設定)
設置場所 屋外ポール、壁面
寸法(高さ×幅×奥行㎜) 516×253×202
質量(kg) 2.5
付属品 検知エリアマスキングプレート2種類
  • 本製品の設置工事には電気工事士の資格が必要です。必ず工事店、電器店(有資格者)に依頼してください。
  • ライト部は高温になります。燃えやすい物の近くで使用したり、布や紙などで覆わないでください。火災の原因となります。
