既設のテレビ共同受信設備で快適インターネット通信!

同軸線モデムシリーズ

既存の建物内に配線済みのアンテナ線を使い、IPデータ通信を実現!
アンテナ線を用いることで新たなLAN配線が不要となり、高速で安定した通信環境を構築できます。
長距離伝送が可能なEOCシリーズ、高速インターネットが可能なECGシリーズの2つのシリーズ展開をご用意!

面倒な設定は一切不要!
無線LANが届かない場所でも、テレビ端子があればかんたんにインターネットがテレビ視聴と同時に楽しめます。サーバー不要、PC設定不要のかんたん設定。
安心のセキュリティ!
子機間通信防止タイプでセキュリティ確保。
暗号化された有線通信だから、情報漏えいの心配も不要です。
※EOC10C01に限り子機間通信が可能となります。
高速無線LAN通信が可能な子機が登場!
5GHz帯通信に対応した、新世代規格11ac 2×2により高速な無線LAN通信を実現します。
※ECG22W1Sに限り無線LAN通信が可能となります。

同軸線モデムシリーズラインアップ

ECGシリーズ
小規模集合住宅・宿泊施設向け
実効通信速度(TCP)430Mbpsの高速通信

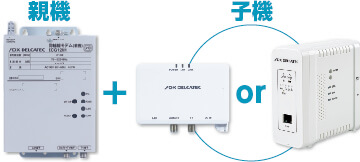

希望に合わせて子機の組合せ自由。
親機1台に最大30台まで接続可能!

EOCシリーズ
戸建住宅向け
実効通信速度(TCP)70Mbpsの有線通信

型番/JANCD 品名/備考 希望小売価格
ECG22M1S
4975584110390
高速同軸線モデム(親機) オープン価格
ECG22T2S
4975584110406
高速同軸線モデム(子機)
※有線モデル
オープン価格
近日発売
ECG22W1S
無線LAN付高速同軸線モデム(子機)
※有線・無線対応モデル
オープン価格
EOC10C01
4975584702182
同軸線モデム
※子機間通信可能モデル
オープン価格
EOC11C01
4975584702199
同軸線モデム オープン価格
EOC12C01
4975584702342
同軸線モデム オープン価格

スペック

品名 高速同軸線モデム
(親機)
高速同軸線モデム
(子機)
近日発売無線LAN付
高速同軸線モデム
(子機)
型番 ECG22M1 ECG22T1 ECG22W1S
接続端子 F形 使用周波数帯域(MHz) 2~60/70~3224
変調方式 OFDM
実効通信速度(Mbps) 最大430(TCP)
セキュリティ AES 128bit暗号化
端子数 2端子
伝送損失(dB以下) 3.0以下(70~3224MHz)
VSWR 2.5以下(2~60MHz/70~3224MHz)
有線LAN※1 通信モード IEEE802.3準拠
(クロス/ストレート自動認識)
ポート数 1 1
無線LAN※2※3 最大通信速度(Mbps) 5GHz帯、11ac:433
2.4GHz帯、11n:300
動作モード アクセスポイント/ルーターモード
通信モード IEEE 802.11準拠
(5GHz帯:ac、n、a
2.4GHz帯:n、b、g)
登録機能 自動
子機間通信 不可
推奨接続台数 親機1台に対し、子機10台(最大16台)
電源電圧 専用ACアダプター 入力AC100V 出力DC12V
消費電力(W) 3.5±20% 4.7W±20% 9.5W±20%
使用温度範囲(℃) -10〜+50 0〜+40 0〜+40
寸法(高さ×幅×奥行㎜) 77×116×25(突起部を除く) 115×54×101.5(突起部を除く)
質量(kg) 0.3 0.3 0.38
備考 屋内用

同軸線モデム(EOCシリーズ、ECG12シリーズ)との互換性はありません。

  1. LANケーブルはカテゴリー5e以上の特性を保証できるもの
    (芯線1本当たりの抵抗値が100mで約9Ω以下であるもの)をご使用ください。
  2. 接続台数により、通信速度が遅くなる場合があります。
  3. 5GHz帯の無線LANは室内使用に限定されます
品名 同軸線モデム
型番 EOC10C01 EOC12C01 EOC11C01
変調方式 Wavelet OFDM
使用周波数帯域(MHz) 2~28
実効通信速度(Mbps) 最大 95(UDP)/70(TCP)
最大接続可能台数 親機1台に対して子機15台(推奨)
接続端子 Ethernet 10BASE-T/100BASE-TX(MDI/MDI-X 自動認識)1ポート
同軸 F形 2端子 (TV OUT/LINE IN)
通過帯域損失(dB) 3.0 以下(70〜2610MHz)
セキュリティ AES 128bit暗号化方式
登録方法 自動登録 手動登録
子機間通信 不可 不可
電源電圧(V) AC100(ACアダプタ)
消費電力(W) 2.8(通常時)/0.9(自動節電モード時)
使用温度範囲(℃) 動作時: 0~+40 保存時: −10~+50
寸法(高さ×幅×奥行㎜) 75×110×27
質量(g) 102

同軸線モデム(ECG12シリーズ、ECG22シリーズ)との互換性はありません。
